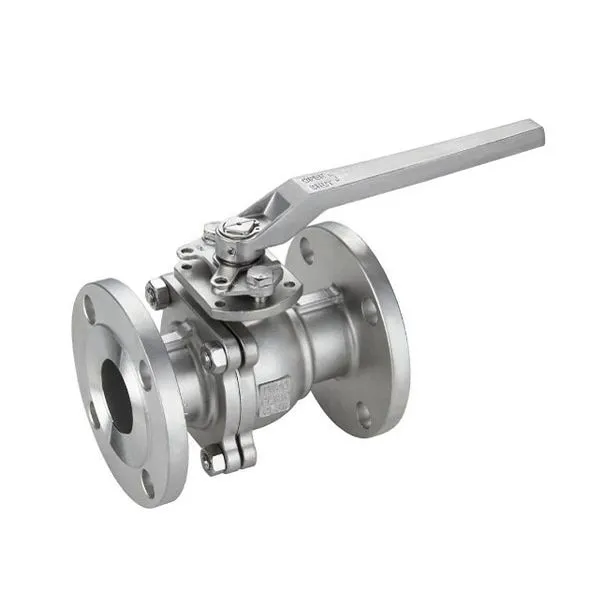

2 stykki fljótandi kúluventill

Sumir eiginleikar 2-Fljótandi kúluventilsins okkar

2- Stykkisbygging

Þessi kúluventill kemur í tveimur aðskildum hlutum eða hlutum, tengdir saman til að mynda lokann. Fyrsta stykkið heldur meginhlutanum og annarri endatengingu. Annað stykkið passar inn í fyrsta stykkið. Það heldur saman klippingu lokans eða innri lokahluta og er með annarri endatengingu lokans.

Valmöguleikar fyrir fulla og minnkaða borun

2-kúluventillinn er fáanlegur bæði með fullri holu eða smærri holu. Bygging með fullri holu eða fullri höfn þýðir að pípuþvermál við inntak og úttak er það sama og þvermál kúluventilsins. Það gerir vökva eða efni kleift að flæða beint í gegnum boltann án þess að minnka eða minnka. Minni borunarbygging, einnig kölluð venjuleg höfn, hefur einnig beinan en takmarkaðan flæðisleið. Úttak og inntak ventilsins eru sömu þvermál og leiðslan, en innri hluti (kúlan) er með minna rennslisop/hol. Fyrir vikið veldur minnkað þvermál kúlu þrýstingsfalli þegar miðillinn fer í gegnum kúluna.

Útblástursheldur stilkur

2-kúluventillinn kemur með þrýstingsþolinni stilkhönnun. Þessi stilkur er með kraga á neðri hluta hans. Kraginn heldur stilknum inni í lokanum og kemur í veg fyrir að hann blásist út vegna of mikils hringrásarþrýstings.

Margar endatengingar

2-kúluventill er fáanlegur bæði með snittari og flansendatengingum, sem gerir þá fjölhæfa til notkunar í fjölmörgum vinnslukerfum.

Mikill þrýstingurand Hitastigsgeta

2-kúluventill þolir þrýsting í flokki 150/300 og 1000 PSI fyrir flans- og snittari endatengingar með mjúkum PTFE-sætum, í sömu röð. Þeir eru sveigjanlegir til notkunar í há- eða lágþrýstingslotum með hitastig á milli -20-gráður F til 450-gráður F. Fljótandi kúluventlar með málmsettu 2-stykki hafa hærri hitastig og geta höndla hitastig allt að 1000 gráður F á meðan það nær einnig allt að 2000 PSI einkunnir. 2-stykkjatöppukúlulokar hafa mismunandi þrýstingsgildi í flokki 150-2500 þrýstingseinkunn. Með mjúkum sætum mun kúluloki með tunnur þola hóflegt hitastig allt að um það bil 500 gráður F, en málmsettir 2-kúlulokar úr málmi þola hærra hitastig allt að 1000 gráður F.

ISOAstaðfest

Stærðir kúluventils 2-stykkisins eru í samræmi við ISO, ASME, JIS og DIN staðla.

Kostir þess að nota tveggja hluta kúluventil

• Það býður upp á lágmarks vökvaþol þar sem stuðullinn er jafn pípulengd.
• Hann er léttur, tekur minna pláss og hönnun hans veitir góða þéttingargetu.
• Uppbygging þess er þægileg í viðgerð og viðhaldi vegna einfaldrar hönnunar og færanlegs hrings.
• Þar sem lokasæti og þétting eru einangruð frá miðlinum er engin tæring á þéttingaryfirborðinu.
• Miðill þess eyðir ekki hlutinn fljótt vegna þess að þéttilokið og sæti hans eru einangruð.
• Það þarf aðeins 90 gráðu snúning til að opna eða loka, sem gerir það þægilegt fyrir fjarstýringu.

Tveggja stykki kúluventill er almennt notaður í ýmsum forritum með hvaða miðli sem er vegna auðvelt viðhalds í fjölmörgum atvinnugreinum. Nokkrar atvinnugreinar sem nota tveggja hluta kúluventil í notkun þeirra eru matvæli, framleiðsla og bifreiðar. Meginregla þess er að loka fyrir lokann eða opna hann með því að snúa honum.

Floating Ball Valve flokkun

Eitt stykki fljótandi kúluventill

Eitt stykki kúluventill og flanshliðsventill tilheyra sömu gerð loka, þar sem lokunarbúnaðurinn er aðalmunurinn á þeim. Augljóslega notar kúluventillinn í einu stykki kúlu sem snýst um miðlínu líkamans, en flanshliðsventillinn opnar tegund hliðs með því að lyfta lokunarbyggingunni þegar handfanginu er snúið. Kúluventillinn er aðallega notaður í leiðslum til að skera af, dreifa og breyta flæðisstefnu miðilsins. Einnig þekktur sem innbyggður kúluventill, það er ný gerð loki sem hefur verið mikið notaður undanfarin ár.

Tveggja stykki fljótandi kúluventill

Tvískipta fljótandi kúluventillinn dregur nafn sitt af því að hann er gerður úr tveimur hlutum sem kallast vinstri og hægri búkinn sem eru tengdir hver öðrum með þráðum og boltum eða með því að suða þá. Þessi tegund af loki er hentugur fyrir mismunandi vinnuskilyrði eins og háan hita og háan þrýsting.

Þriggja hluta fljótandi kúluventill

Þriggja hluta fljótandi kúluventillinn vísar til fljótandi kúluventils þar sem líkaminn er samsettur úr þremur hlutum frá vinstri til hægri. Hlutarnir eru venjulega yfirbygging og tvær vélarhlífar. Svipað og þegar um er að ræða tveggja hluta fljótandi kúluventla, eru endalokin venjulega tengd í gegnum þræði og bolta, með því að sjóða þá eða flansa við rörið.

Íhlutir fljótandi kúluventla

Efnin sem notuð eru í fljótandi kúluventil eru vandlega valin með tilliti til styrkleika, tæringarþols og samhæfni við tiltekinn vökva sem hann mun stjórna. Dæmigert íhlutir eru:

Loki yfirbygging

Lokahlutinn er aðalhús lokans og er venjulega úr efnum eins og kolefnisstáli, ryðfríu stáli, álstáli eða steypujárni. Val á efni fer eftir þáttum eins og þrýstingsmat, hitastigi og efnasamhæfi við vökvann.

Bolti

Kúlan, hjarta lokans, stjórnar vökvaflæði beint. Það er venjulega gert úr endingargóðum, tæringarþolnum málmum eins og ryðfríu stáli, kopar eða bronsi. Hægt er að bæta við húðun eða yfirborðsmeðhöndlun til að auka slitþol og þéttingarafköst enn frekar.

Sæti

Lokasætin sjá um þéttiflöt fyrir boltann þegar lokinn lokar. Þeir eru venjulega framleiddir úr fjaðrandi, slitþolnum efnum eins og PTFE (pólýtetraflúoretýleni), PEEK (pólýetereterketón) eða styrktum teygjum eins og Viton eða EPDM. Þessi efni tryggja þétta innsigli og standast efnaárás.

Stöngull

Stöngin tengir stýrisbúnaðinn (stöng eða annan stjórnbúnað) við kúluna og flytur snúningshreyfinguna sem þarf til að opna eða loka lokanum. Það er búið til úr tæringarþolnum málmblöndur til að tryggja áreiðanlega notkun í erfiðu umhverfi.

Innsigli og pökkun

Innsigli og pökkunarefni eru notuð til að koma í veg fyrir leka í kringum stöngina og aðra hreyfanlega hluta lokans. Þessir íhlutir eru oft gerðir úr elastómerum eins og Nitrile, Viton eða EPDM, auk PTFE-undirstaða efnis, allt eftir umsóknarkröfum.

Stýritæki

Stýribúnaðurinn stjórnar opnun og lokun lokans. Það getur verið handvirkt (td handfang, lyftistöng) eða sjálfvirkt (td gírkassi, pneumatic eða rafmótor). Gerð stýrisbúnaðar fer eftir æskilegu stjórnstigi og tiltekinni notkun.

Hvernig virka fljótandi kúluventlar?

Fljótandi kúluventlar eru reknir með skafti, eða stöng, sem er festur efst á kúlunni sem snýr henni 90 gráður (fjórðungs snúning). Þegar boltinn snýst er höfnin hulin eða afhjúpuð af vegg ventilhússins, sem annað hvort losar eða stöðvar flæði fjölmiðla. Stöngullinn er festur nógu laust við boltann til að þegar boltinn snýst um ás sinn ýtir þrýstingur flæðisins boltanum á móti sætinu niðurstreymis og skapar þétt innsigli. Af þessum sökum geta fljótandi kúluventlar ekki innsiglað eins vel í notkun með mjög lágum þrýstingi eftir að ákveðið slit á sæti hefur átt sér stað. Þetta er vegna þess að það er kannski ekki nægur fjölmiðlaþrýstingur til að þvinga boltann á móti niðurstreymissætinu til að skapa þétt innsigli. Hins vegar er niðurstreymisþrýstingur í flestum tilfellum nægjanlegur til að viðhalda þéttri þéttingu löngu eftir að sætin eru farin að slitna.

Algengar spurningar um2 stykki fljótandi kúluventill

• Hver er notkunin á 2 stykki kúluventil?

Tveggja stykki kúluventlar veita tvíátta flæðislokun og eru fáanlegir í fullum portstillingum fyrir notkun þar sem flæðishraðinn er mikilvægur. Þeir eru nettir, áreiðanlegir og hagkvæmir, ef þeir eru aðeins dýrari í endurnýjun en 1-kúluventlar.

• Hver er tilgangurinn með fljótandi kúluventil?

Fljótandi kúluventillinn getur stöðvað, dreift og breytt stefnu vökvaflæðis innan leiðslu, þar sem helstu eiginleikar hans eru þéttingarhönnun sætanna, sem léttir sjálfkrafa á þrýstingi, þéttir á áreiðanlegan hátt þegar flæðir snúa aftur og virkar sem læsibúnaður.

• Hver er munurinn á 2 stykki og 3 stykki kúlulokum?

Í stuttu máli má segja að aðalmunurinn á 1, 2 og 3-stykki kúlulokum er hönnun þeirra. Kúluventill í einu stykki hefur aðeins einn líkamshluta. Tveggja stykki kúluventlar eru með tveimur líkamshlutum sem eru snittaðir saman eða boltaðir saman. Þriggja stykki lokar hafa aftur á móti þrjá sjálfstæða íhluti.

• Til hvers notar fljótandi kúluventill?

Almenn þumalputtaregla er að fljótandi kúluventlar eru bestir fyrir lág- til miðlungsþrýstingssviðsmyndir og kúluventlar eru bestir fyrir háþrýstiverkefni. Hins vegar eru tunnur lokar fjölhæfastir, svo þeir munu virka í flestum tilfellum.

• Hvaða efni er fljótandi kúluventill?

Lokar hafa verið hannaðir til notkunar með ýmsum samsetningum efna eins og kolefnisstáli, lágkolefnisstáli, sérstökum álfelgur, ryðfríu stáli, Monel og Inconel.

• Hvað er besta efnið fyrir kúluventil?

Kúlulokar úr ryðfríu stáli eru endingarbesti kosturinn. Þessir lokar bjóða upp á öflugasta úrvalið af samhæfðum efnum. Efnasamsetning ryðfríu stáli býður upp á náttúrulega tæringarþol.

• Hvert er hlutverk kúluflotventilsins?

Fljótandi kúluventilsaðgerð: stjórnaðu vatnsborði laugarinnar eða vatnsgeymisins þannig að það fari ekki yfir ákveðið sett gildi og aðeins er hægt að opna lokann innan ákveðins tíma.

• Hvað eru kúluventlar?

Kúluloki er tegund loki sem notar kúlu sem haldið er á sínum stað með tveimur stokkum eða stöngum. Þessi hönnun gerir boltanum kleift að snúast á sínum stað, sem gerir ventilnum kleift að opna eða loka. Þessi kúluventill er sérhæfð gerð loka sem er notuð í ýmsum atvinnugreinum. Þessir lokar eru hannaðir til að veita betri afköst í mikilvægum forritum. Trunnion kúluventlar eru fáanlegir í ýmsum stærðum og þrýstingseinkunnum til að henta þörfum mismunandi atvinnugreina.

Sumar atvinnugreinar sem nota venjulega kúluventla eru olíu- og gasiðnaður, orkuframleiðsluiðnaður og efnavinnsluiðnaður. Þessar lokar eru einnig mikið notaðar í forritum þar sem þörf er á hágæða loka sem þolir mikinn hita og þrýsting.
